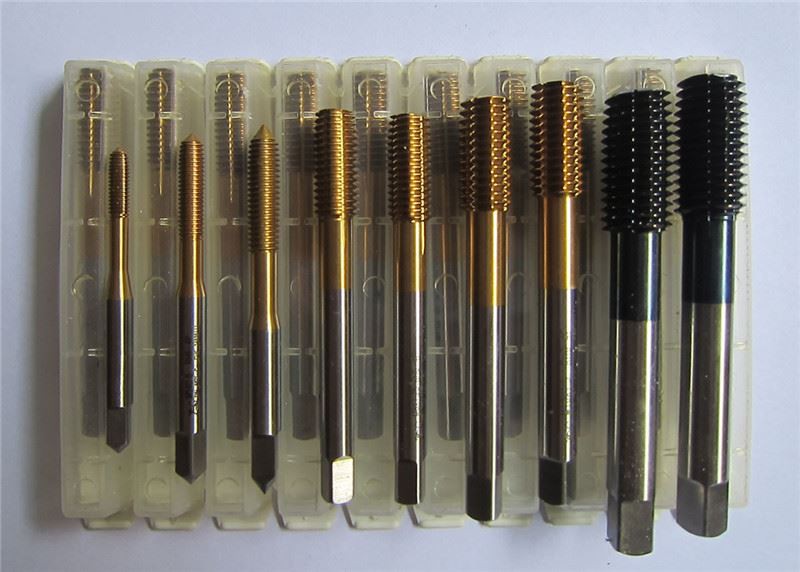

Maschi a deformazione a freddo

Tecnologia di lavorazione del maschio a deformazione:

Il maschio a deformazione è realizzato in acciaio super rapido di alta qualità, con scanalature di lubrificazione speciali preformate e uno strato di placcatura allo stagno. Il gambo quadrato all'estremità del maschio viene utilizzato per trasmettere la coppia richiesta per la maschiatura.

Rispetto alle filettature lavorate con i maschi da taglio tradizionali, le filettature lavorate con i maschi a deformazione senza truciolo hanno una resistenza ultra-elevata. Non forma le filettature tagliando la struttura granulare del materiale. Al contrario, grazie alla geometria speciale del maschio, il materiale viene estruso e ridistribuito per formare le filettature. Questo processo di estrusione senza truciolo non distrugge l'orientamento intrinseco delle fibre del metallo. Al contrario, rende il materiale metallico più denso. Pertanto, le filettature lavorate con i maschi a deformazione hanno le caratteristiche meccaniche di elevata resistenza alla trazione e elevata coppia.

Il maschio a deformazione è il maschio ideale per lavorare filettature dopo la foratura con trapano a flusso. Per la boccola formata dalla foratura a flusso, anche nella parte a parete sottile all'estremità inferiore della boccola, il maschio a deformazione può estrudere e ridistribuire il materiale per formare le filettature, e la resistenza delle filettature è efficacemente garantita.

Vantaggi:

Senza trucioli, ambiente di lavoro più pulito;

Rispetto alle filettature da taglio ordinarie, la formatura della filettatura è più veloce;

La qualità della superficie della filettatura lavorata è più elevata;

Il maschio si rompe raramente durante la lavorazione della filettatura, prolungando la durata utile del maschio;

Poiché non vi è taglio della struttura granulare del materiale durante la lavorazione della filettatura, le filettature lavorate hanno le caratteristiche meccaniche di resistere a grandi forze di trazione e coppie;

Adatto alla maggior parte delle macchine per la lavorazione delle filettature;

Adatto a tutti i materiali metallici che possono essere lavorati con le punte a flusso, inclusi acciaio, acciaio inossidabile, metalli leggeri, leghe di alluminio e materiali metallici con resistenza alla trazione non superiore a 1200 n/mm.

I trucioli generati durante le normali operazioni di foratura possono essere collegati in fogli e possono essere utilizzati per la maschiatura a estrusione.

Principio di funzionamento:

L'area blu nella figura rappresenta la parte filettata, e l'area rosso-grigia rappresenta il maschio a deformazione.

La linea gialla nella figura rappresenta il diametro interno del foro di base della filettatura del maschio da taglio, e la linea verde rappresenta il diametro interno della filettatura del maschio a deformazione, che è leggermente maggiore della linea del diametro interno del maschio da taglio.

Il maschio da taglio taglia via il materiale per formare le filettature.

La maschiatura per estrusione del maschio a deformazione è completamente diversa: il materiale viene ridistribuito sulla parete interna con il movimento di estrusione del maschio a deformazione per formare le filettature.

Si prega di notare che mentre il materiale metallico si muove verso l'alto e verso il basso, la filettatura estrusa viene infine formata.

Il maschio a deformazione conserva tutto il materiale e forma filettature estrusa per garantire la resistenza della filettatura.

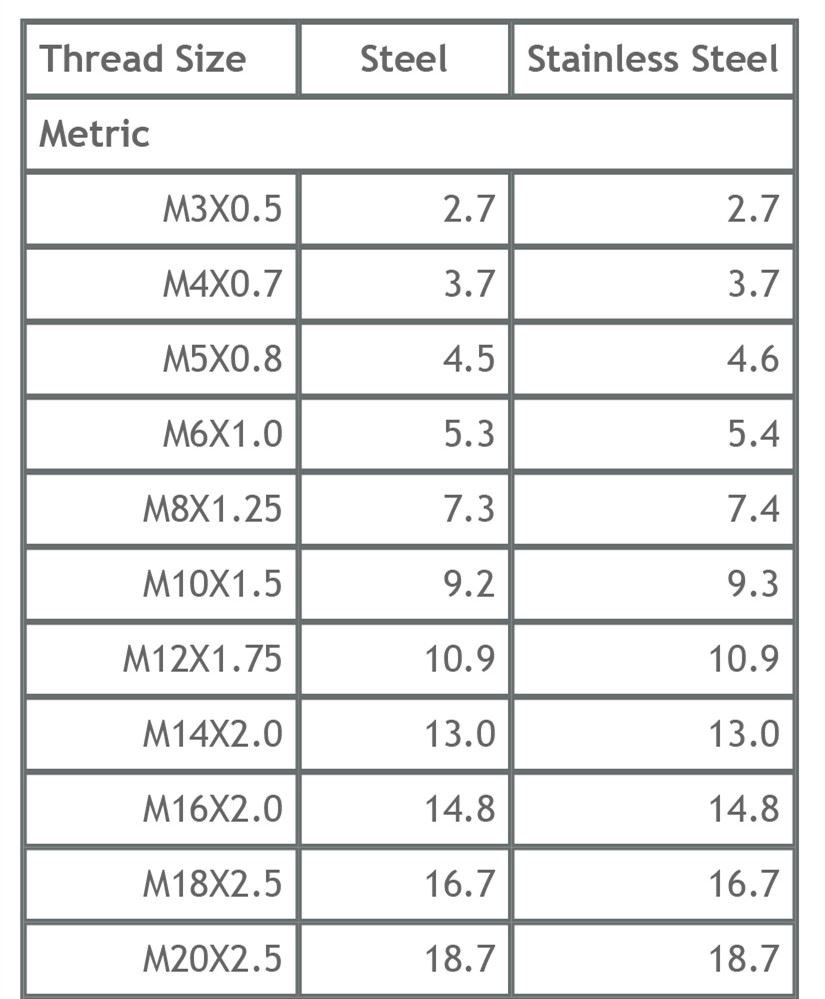

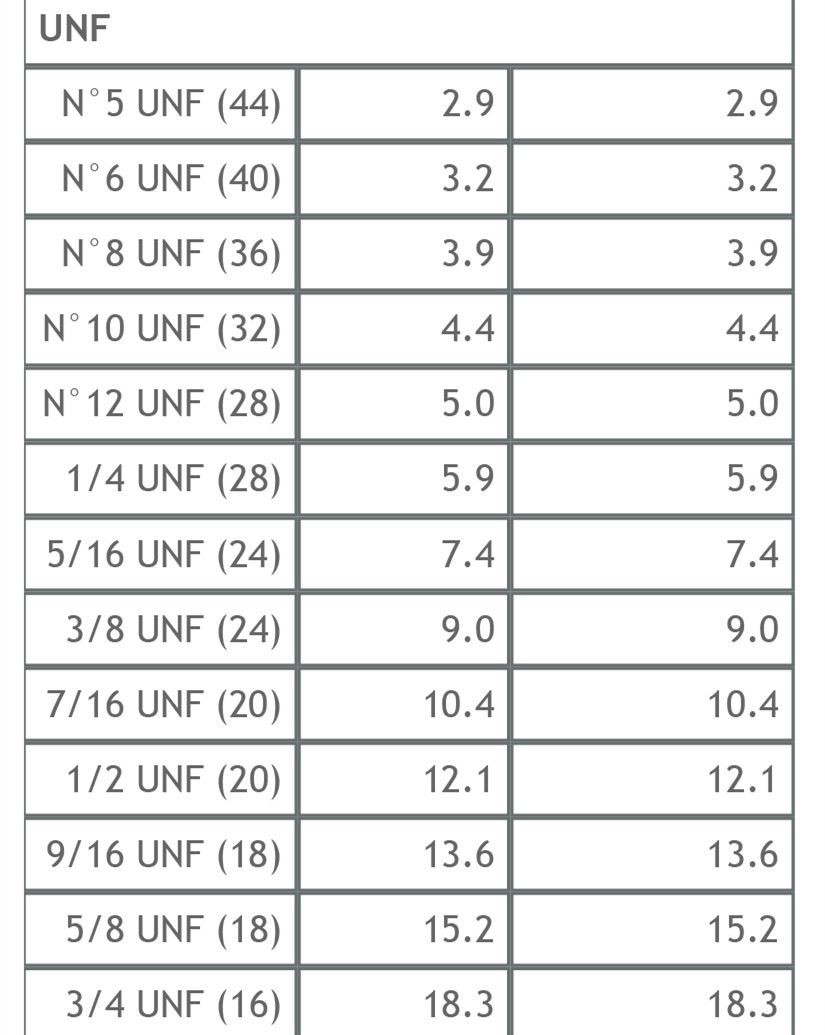

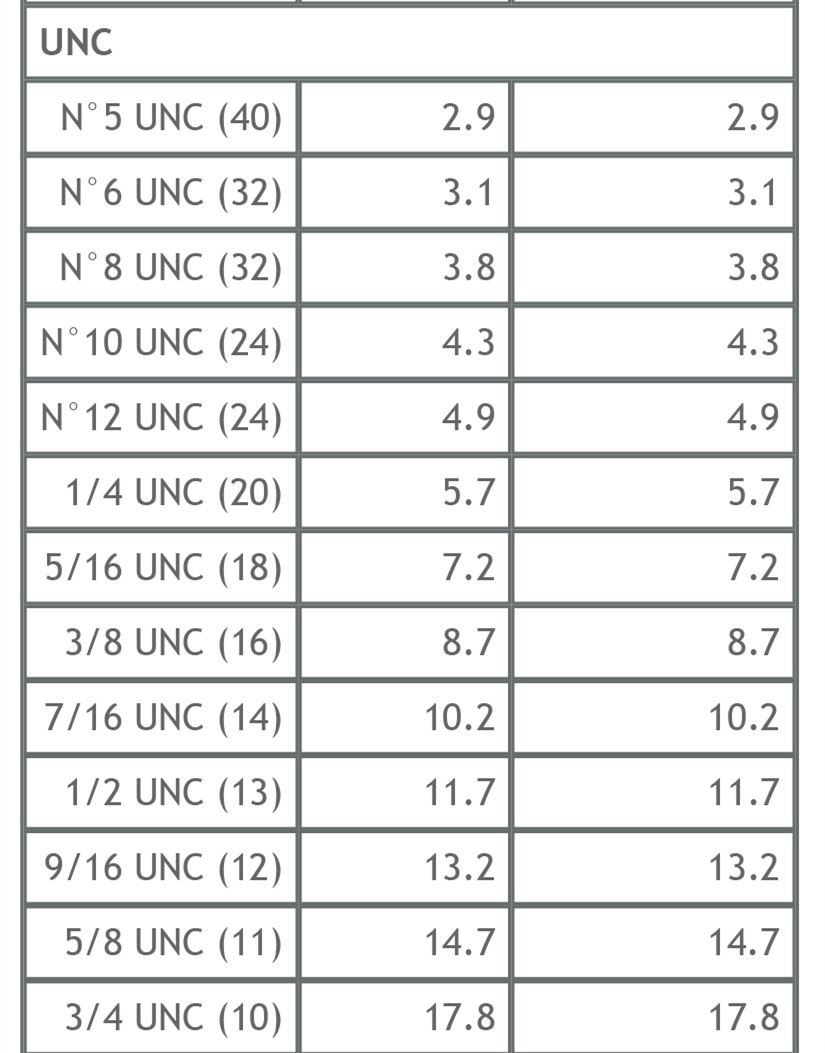

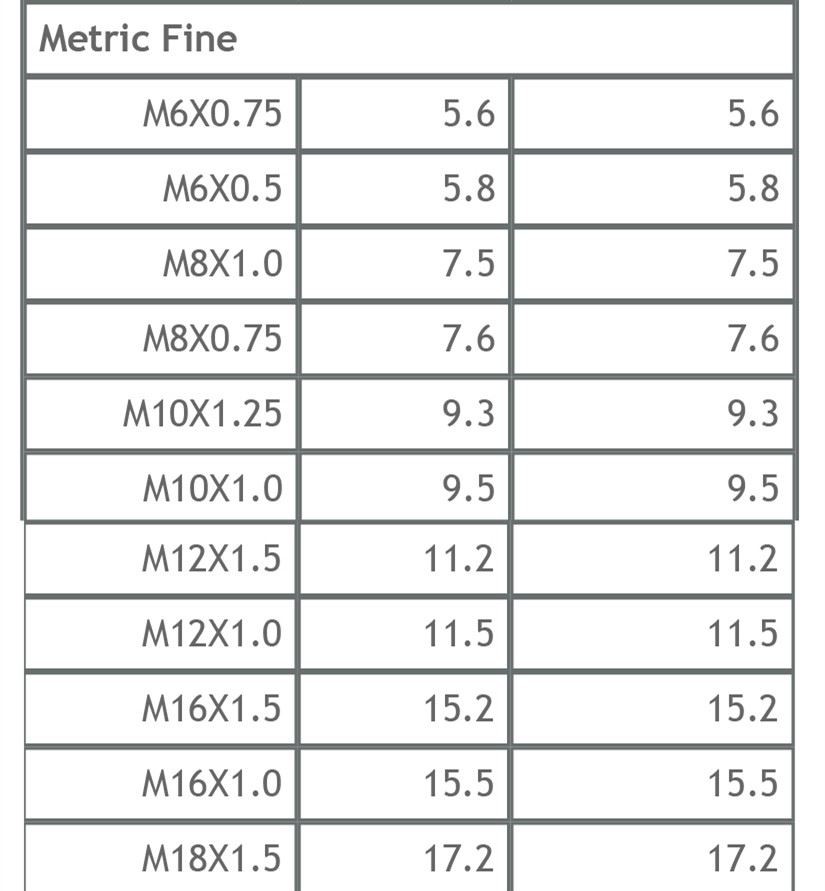

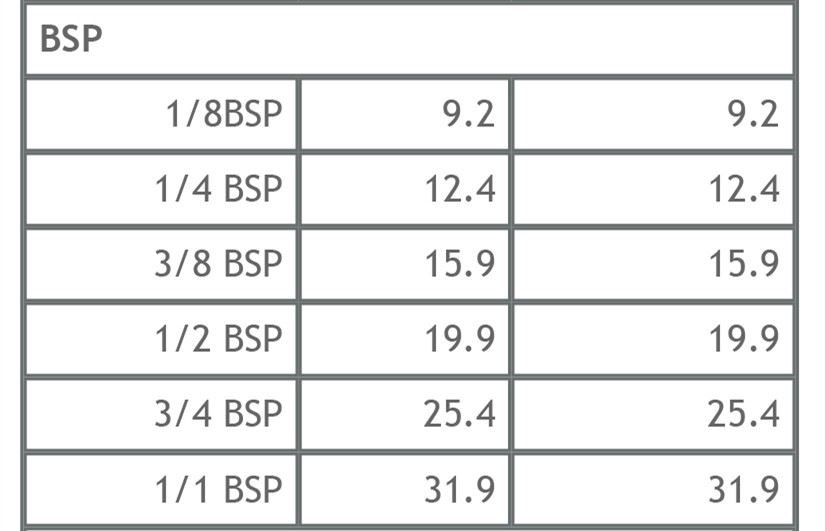

Abbiamo modelli di specifiche
