Mandrino per punte a foratura per attrito e dissipatore di calore

Porta utensili MT2 e MT3

Soprattutto per gli utensili in metallo duro, il porta utensili è molto importante per la lunga durata, la sicurezza e l'affidabilità dell'utensile.

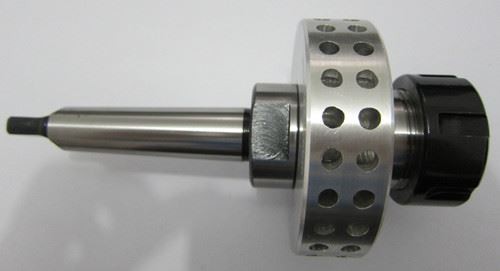

Il porta utensili utilizza una pinza con più punte per avvolgere e bloccare completamente l'utensile. Il porta utensili è disponibile con gambi conici Morse #2 e #3 o con gambi cilindrici diritti da 20 mm per adattarsi alle specifiche della vostra macchina.

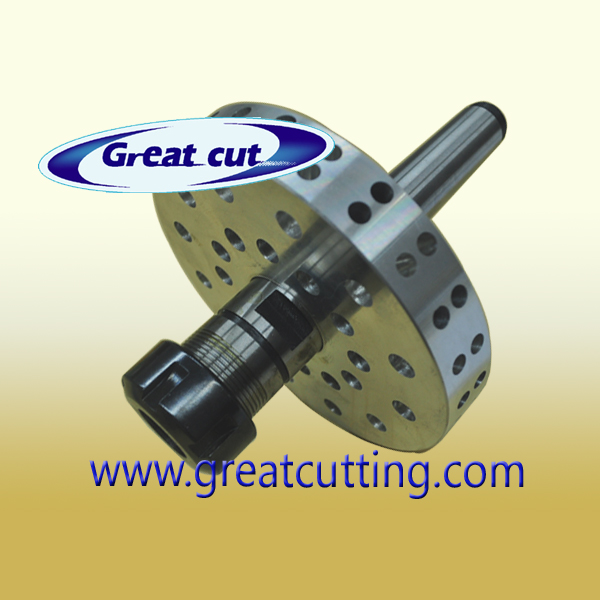

Il porta utensili utilizza un disco di raffreddamento in alluminio appositamente progettato per dissipare il calore che può risalire lungo la colonna della punta fino al gruppo motore.

MT2 è progettato per punte con un diametro da 2.0 mm a 16.4 mm

MT3 può essere utilizzato per punte con un diametro da 2.0 mm a 50.8 mm

Pinza

La pinza con più punte avvolge e blocca completamente l'utensile. Questo sistema di bloccaggio ottimale garantisce che non vi siano slittamenti durante la rotazione ad alta velocità richiesta nel processo.

Le pinze ER25 da 6 a 14 sono adatte per i porta utensili MT2

Le pinze ER32 da 6 a 20 sono adatte per i porta utensili MT3

Contattateci per configurazione e prezzo

Il gambo dissipatore di calore della punta a foratura per attrito non solo blocca la punta per garantire la precisione di funzionamento dell'utensile, ma svolge anche altre importanti funzioni: la speciale piastra di dissipazione del calore in lega di alluminio presenta molti piccoli fori che consentono di dissipare rapidamente il calore, riducendo l'alta temperatura generata dalla foratura (la temperatura durante il funzionamento continuo può raggiungere 600-800℃), garantendo che il mandrino dell'apparecchiatura non venga danneggiato da temperature eccessive.

Possiamo fornire gambi dissipatori di calore con le seguenti specifiche per le apparecchiature di foratura:

1. Trapano manuale: sono disponibili due tipi di coni Morse, cono Morse #2 e cono Morse #3, oltre al gambo dissipatore cilindrico Ø16 Ø20mm.

2. Centro di lavorazione CNC: sono disponibili porta utensili con refrigerante BT30, BT40, HSK a-63, iso30, iso40, SK40, cat40

Mandrino a pinza:

Pinza elastica: elevata concentricità e finitura superficiale, trattata termicamente in modo speciale; la struttura di precisione garantisce in modo affidabile che la punta a foratura per attrito non slitti ad alta velocità.

Il porta utensili dissipatore di calore è disponibile con le seguenti pinze ER25 ed ER32:

ER25 viene utilizzata per forare con un diametro da 2.0 a 16.4 mm;

ER32 viene utilizzata per forare con un diametro da 2.0 a 50.8 mm.

Se siete interessati ai nostri porta utensili e pinze, o desiderate discutere ordini personalizzati, non esitate a contattarci. Non vediamo l'ora di stabilire relazioni commerciali di successo con nuovi clienti in tutto il mondo nel prossimo futuro.
